Sur une installation photovoltaïque, le connecteur panneau solaire est la pièce qui relie physiquement chaque module au câble de la chaîne (string). Il transporte du courant continu sous une tension qui peut dépasser plusieurs centaines de volts. Un mauvais contact à ce niveau provoque un échauffement, une perte de production, voire un arc électrique.
Choisir le bon connecteur, c’est donc protéger l’ensemble du système solaire bien au-delà du simple raccordement.
Pourquoi un connecteur « compatible MC4 » ne suffit pas

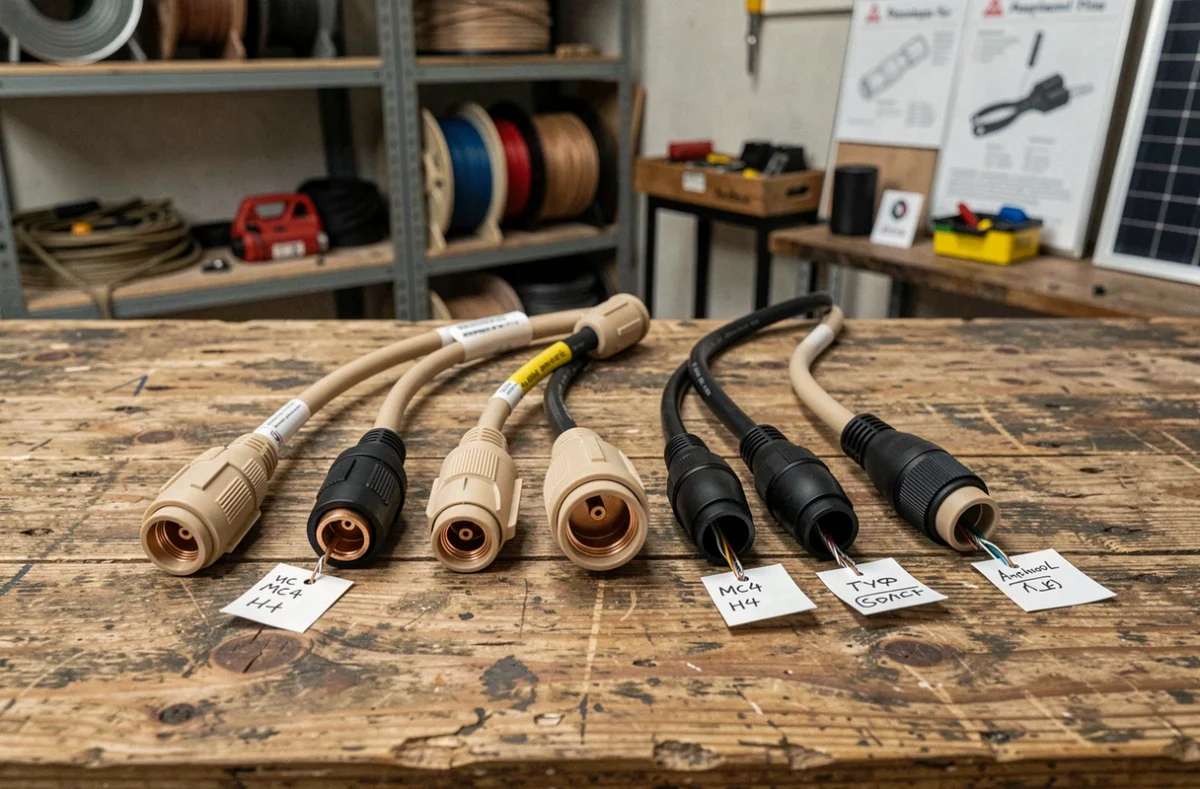

Vous avez peut-être déjà remarqué que la quasi-totalité des panneaux solaires sont livrés avec des connecteurs étiquetés « MC4 » ou « compatibles MC4 ». Ce terme désigne un format de fiche cylindrique verrouillable, devenu le standard de fait sur le marché photovoltaïque. Le problème commence quand on mélange deux connecteurs de fabricants différents.
Deux connecteurs présentés comme « MC4 compatibles » peuvent avoir des dimensions de contacts, une force de ressort ou un placage métallique différents. Un enclenchement audible (le fameux « clic ») ne garantit ni une surface de contact suffisante ni l’absence d’échauffement à long terme. La compatibilité mécanique apparente masque parfois une incompatibilité électrique réelle.
Mélanger deux marques de connecteurs sur un même string est le piège le plus fréquent en installation résidentielle. Même si la connexion semble tenir, la résistance de contact peut augmenter avec le temps, surtout sous l’effet des cycles thermiques et de l’humidité.
La norme IEC 62852 comme seul repère fiable
Le vrai critère n’est pas le nom commercial « MC4 », mais la conformité à la norme IEC 62852. Cette norme encadre les exigences d’essai relatives à la sécurité au toucher, au verrouillage, à la tenue en courant et tension, et à l’étanchéité des connecteurs photovoltaïques en courant continu.
Quand vous achetez un connecteur panneau solaire, vérifiez la présence explicite de cette certification sur la fiche technique. Un connecteur sans référence à la norme IEC 62852 est un risque, quel que soit son prix ou son apparence.
Câble photovoltaïque et connecteur : un couple indissociable
Le connecteur ne fonctionne pas seul. Il doit correspondre précisément au câble sur lequel il est serti. La série NF C 15-100 publiée en 2024 introduit des références spécifiques pour les câbles photovoltaïques, notamment les types PV 1000F et H1 Z2Z2-K.
Le choix du connecteur doit être vérifié avec trois paramètres du câble : le type exact, la section (en mm²) et le diamètre extérieur. Un connecteur prévu pour un câble de section donnée peut ne pas assurer un sertissage correct sur un câble de même section mais de diamètre extérieur différent. Ce décalage crée un point de faiblesse invisible à l’œil nu.
Section du câble et capacité du connecteur
Les connecteurs solaires existent pour des sections de câble courantes allant de petites sections résidentielles à des sections plus larges pour les installations de forte puissance. Avant de commander, posez-vous cette question : quelle section de câble sort réellement de mon onduleur et de mes panneaux ?
- Un câble trop fin par rapport au courant de la chaîne provoque un échauffement du connecteur, même si celui-ci est de bonne qualité.
- Un câble dont le diamètre extérieur dépasse la plage acceptée par le connecteur empêche un sertissage étanche, ce qui laisse entrer l’humidité.
- Un câble non conforme aux types PV 1000F ou H1 Z2Z2-K peut ne pas offrir la résistance UV et la double isolation exigées en toiture.
Vérifiez toujours la compatibilité câble-connecteur sur la fiche technique du fabricant, pas uniquement sur la base de la section nominale.
Indice de protection et conditions d’installation
Un connecteur posé en toiture subit la pluie, le gel, la chaleur directe et les UV pendant plus de vingt ans. L’indice de protection (IP) indique le niveau d’étanchéité et de résistance aux corps solides. Pour une installation photovoltaïque en extérieur, un indice de protection élevé (IP67 ou supérieur quand le connecteur est assemblé) est la référence courante.
Mais cet indice n’est valable que si le connecteur est correctement assemblé. Un sertissage mal réalisé ou un verrouillage incomplet annule la protection annoncée. C’est pourquoi l’outil de sertissage adapté au modèle exact du connecteur est aussi déterminant que le connecteur lui-même.

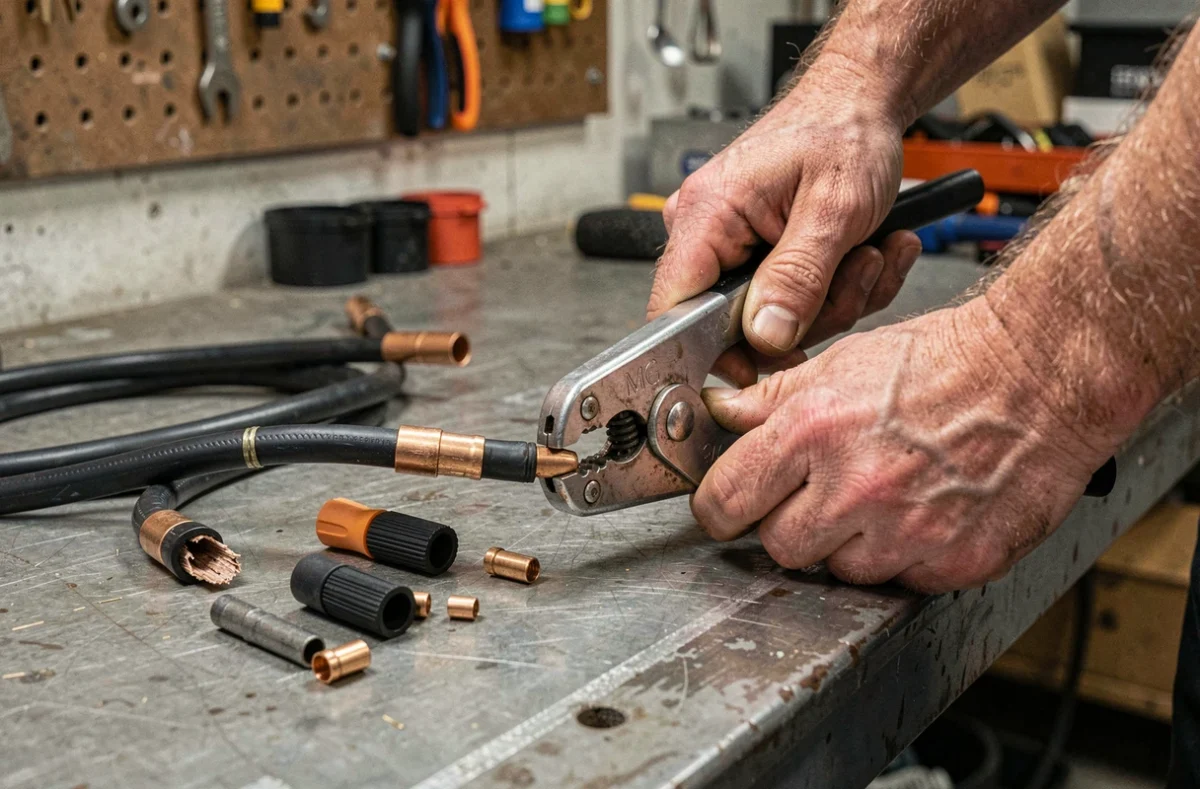

Sertissage : pince universelle ou pince dédiée ?
Les pinces à sertir « universelles » vendues à petit prix permettent de refermer le contact autour du conducteur. Le résultat ressemble visuellement à un sertissage correct. En pratique, la force de compression et la forme de l’empreinte varient d’un outil à l’autre.
Un sertissage réalisé avec l’outil préconisé par le fabricant du connecteur garantit la géométrie de contact prévue lors des essais de certification. Un installateur professionnel utilise systématiquement la pince spécifique au modèle posé. Si vous réalisez l’installation vous-même, cet outil représente un investissement modeste par rapport au coût d’un remplacement de connecteur en toiture quelques années plus tard.
Critères de choix concrets pour un connecteur panneau solaire
Au moment de l’achat, plusieurs critères techniques méritent d’être comparés ligne par ligne. Voici un récapitulatif des points à vérifier sur chaque fiche produit :
| Critère | Ce qu’il faut vérifier |
|---|---|
| Certification | Conformité IEC 62852 mentionnée explicitement |
| Tension maximale admissible | Doit couvrir la tension totale du string, pas uniquement celle d’un panneau |
| Courant nominal | Doit dépasser le courant de court-circuit du string avec une marge de sécurité |
| Compatibilité câble | Section ET diamètre extérieur du câble vérifiés dans la plage indiquée |
| Indice de protection | IP67 minimum en position assemblée pour une pose extérieure |
| Outil de sertissage | Pince spécifique disponible et référencée par le fabricant |
La tension maximale admissible est souvent négligée. Sur un string de plusieurs panneaux en série, la tension totale peut atteindre des niveaux élevés. Un connecteur sous-dimensionné en tension est un défaut de sécurité majeur, même si le courant reste dans les limites.
Fourchettes de prix et délais de livraison
Les connecteurs solaires destinés aux installations résidentielles restent des composants peu coûteux à l’unité. Pour des connecteurs certifiés de bonne facture, comptez quelques euros la paire (mâle + femelle). Les modèles sans certification claire se trouvent à un prix nettement inférieur, mais le risque associé rend cette économie discutable.
L’outil de sertissage dédié coûte généralement plusieurs dizaines d’euros. C’est un achat unique qui sert pour l’ensemble de l’installation.
Délais à anticiper
Les connecteurs courants sont disponibles sous quelques jours chez les distributeurs spécialisés en matériel photovoltaïque. En revanche, les modèles spécifiques à certains fabricants de panneaux peuvent nécessiter un délai de commande plus long, surtout en période de forte demande (printemps et été).
Prévoyez toujours quelques paires supplémentaires. Un connecteur endommagé lors du sertissage ou de la manipulation en toiture doit être remplacé, jamais réparé.
Mise à la terre et continuité d’équipement
Le connecteur assure la continuité du circuit de production, mais la sécurité de l’installation passe aussi par la mise à la terre des masses métalliques. Châssis des panneaux, rails de fixation, coffret de protection : tous ces éléments doivent être reliés à la terre selon les règles du guide UTE C 15-712-1.
Certains connecteurs intègrent un point de connexion pour le conducteur de protection. D’autres non, ce qui oblige à ajouter des cosses et des câbles de terre séparés. Ce détail influence le temps de pose et la fiabilité du système de protection contre les défauts d’isolement.
- Vérifiez si le connecteur choisi offre une solution intégrée pour la continuité de terre.
- Assurez-vous que le conducteur de protection est dimensionné selon la norme en vigueur.
- Contrôlez la résistance de la boucle de terre après installation, avant la mise en service de l’onduleur.
Une installation photovoltaïque sans mise à la terre correcte présente un risque d’électrocution en cas de défaut d’isolement, même avec des connecteurs de qualité.
Le connecteur panneau solaire est un composant discret dont le rôle dépasse le simple branchement mécanique. Certification IEC 62852, compatibilité exacte avec le câble, indice de protection adapté, sertissage avec l’outil préconisé : chaque paramètre conditionne la fiabilité de l’installation sur toute sa durée de vie.
