Un portail avec portillon intégré coulissant combine deux accès en un seul vantail. Le portillon s’ouvre indépendamment pour les piétons, le vantail complet coulisse pour les véhicules. Cette double fonction pose un problème technique précis au niveau de la motorisation : le moteur doit gérer deux masses différentes, deux courses distinctes et une zone de recouvrement qui crée des contraintes de sécurité rarement détaillées dans les fiches produit.
Zone de recouvrement portillon-portail : le point de sécurité que les devis omettent
Quand le vantail coulissant passe devant l’ouverture du portillon intégré, il crée une zone de cisaillement et d’écrasement au sens des normes EN 13241 et EN 12453. Cette zone de recouvrement doit être équipée de dispositifs de détection spécifiques pour éviter qu’un piéton utilisant le portillon soit pris entre les deux éléments.
Sur un portail coulissant classique (sans portillon), la détection se limite aux bords du vantail et à l’extrémité de course. Avec un portillon intégré, le jeu entre le vantail en mouvement et le cadre du portillon doit rester minimal, et des capteurs supplémentaires doivent couvrir cette zone intermédiaire.
Le problème concret : beaucoup de motorisations standard vendues en kit ne prennent pas en compte cette configuration. Le moteur fonctionne, le portail coulisse, mais la détection d’obstacle dans la zone de recouvrement est absente ou insuffisante. Un installateur qui pose un moteur de portail coulissant standard sur un modèle avec portillon intégré sans adapter la sécurité engage sa responsabilité.

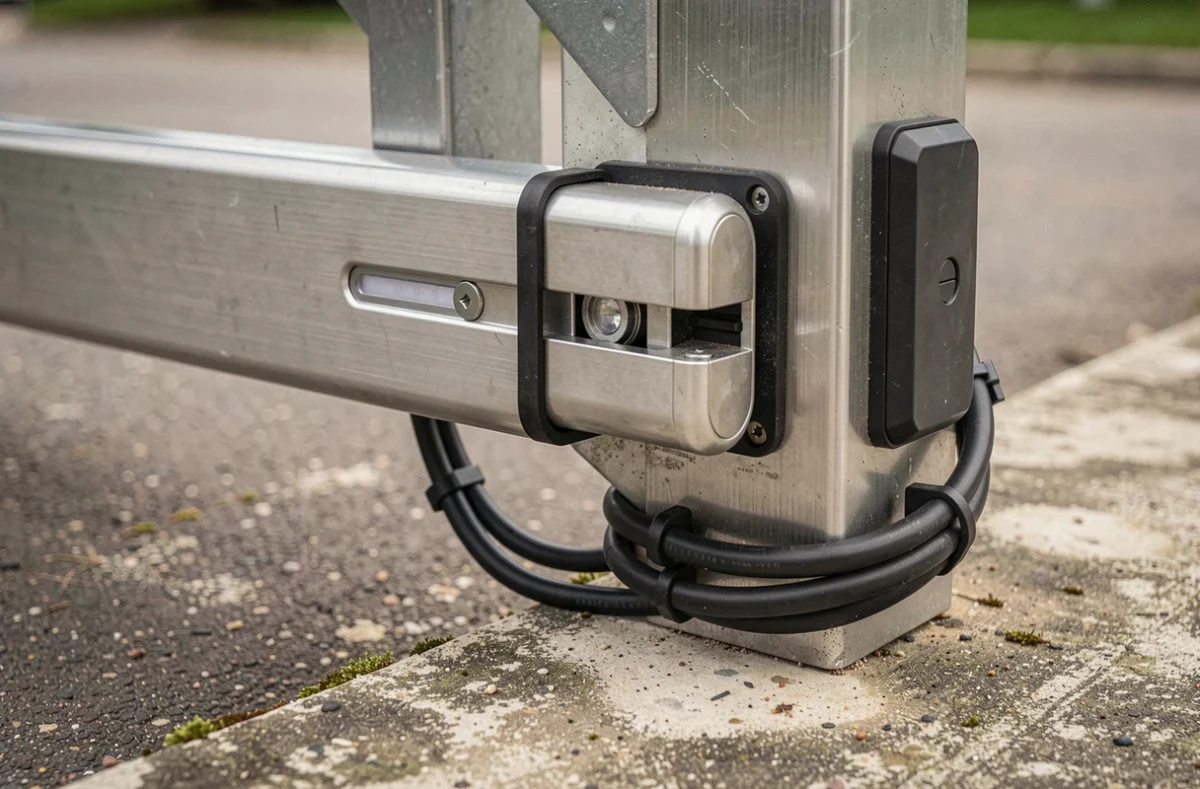

Motorisation portail coulissant avec portillon : comparatif des configurations
La motorisation d’un portail avec portillon intégré coulissant ne se résume pas au choix d’un moteur. Trois configurations coexistent sur le marché, avec des écarts significatifs en termes de coût, de fiabilité et de conformité.
| Configuration | Principe | Détection zone portillon | Complexité d’installation |
|---|---|---|---|
| Moteur standard + portillon manuel | Le moteur entraîne le vantail complet ; le portillon s’ouvre manuellement par serrure | Non incluse (à ajouter séparément) | Moyenne |
| Moteur avec gestion bi-course | Le moteur reconnaît deux positions d’arrêt : ouverture partielle (portillon) et ouverture totale | Souvent intégrée via cellules supplémentaires | Élevée |
| Double motorisation indépendante | Un moteur pour le vantail, un système électrique séparé pour le portillon | Gérée par l’automatisme du portillon | Très élevée |
La première configuration est la plus répandue dans les devis d’entrée de gamme. Elle fonctionne, mais elle laisse la zone de recouvrement sans détection automatique. La deuxième configuration, avec gestion bi-course, nécessite une carte électronique compatible et un paramétrage précis des fins de course.
Alimentation électrique du moteur : ce que la NF C 15-100 impose
L’alimentation d’un moteur de portail coulissant obéit aux exigences de la norme NF C 15-100. Cette norme, révisée en 2024, encadre le circuit dédié qui alimente l’automatisme. Le circuit doit être protégé par un disjoncteur dédié et un différentiel adapté.
Avec un portillon intégré motorisé, la question se complique. Si le portillon dispose de sa propre gâche électrique ou de son propre mécanisme, il faut déterminer si l’alimentation passe par le même circuit que le moteur principal ou par un circuit séparé. Les deux options sont possibles, mais le dimensionnement change.
- Un seul circuit dédié suffit si le portillon est purement mécanique (serrure manuelle) et que seul le vantail est motorisé
- Un circuit séparé devient nécessaire dès que le portillon intègre une gâche électrique, un interphone ou un contrôle d’accès indépendant
- Le câblage entre le tableau électrique et le moteur doit être enterré à une profondeur réglementaire, dans une gaine TPC, avec un passage prévu pour les câbles de commande des cellules de détection additionnelles
La plupart des kits de motorisation vendus en grande surface incluent un schéma de câblage pour portail coulissant simple. Le câblage spécifique au portillon intégré n’est presque jamais documenté dans ces notices.
Contrainte du domaine public pour un portail coulissant sur rue
Un portail coulissant motorisé installé en limite de propriété côté rue ne doit jamais empiéter sur le domaine public, y compris lors de l’ouverture. Le PLU et le règlement de voirie de la commune imposent que le mécanisme de coulissement reste intégralement sur la parcelle privée.
Pour un portail avec portillon intégré, cette contrainte a une conséquence directe sur le dimensionnement : le refoulement latéral (la longueur de mur nécessaire pour accueillir le vantail ouvert) doit être calculé en tenant compte de la largeur totale du portail, portillon inclus. Si la parcelle ne dispose pas d’un refoulement suffisant côté intérieur, le coulissant avec portillon intégré devient techniquement inadapté.
Portail coulissant avec portillon intégré : les pièges à vérifier avant de signer un devis
Plusieurs points passent régulièrement sous silence dans les propositions commerciales. Avant de valider un devis pour un portail avec portillon intégré coulissant motorisé, cinq vérifications techniques méritent une attention particulière :
- La carte électronique du moteur gère-t-elle nativement deux positions de fin de course (ouverture partielle portillon et ouverture totale) ou faut-il un module additionnel ?
- Les cellules photoélectriques couvrent-elles la zone de recouvrement entre le vantail et le cadre du portillon, ou uniquement les extrémités de course ?
- Le devis inclut-il le passage de gaine pour les câbles de commande du portillon (gâche électrique, interphone) ou seulement l’alimentation du moteur principal ?
- Le refoulement disponible a-t-il été mesuré en intégrant la surlongueur du portillon dans le vantail ?
- La garantie du motoriste couvre-t-elle explicitement un portail avec portillon intégré, ou se limite-t-elle aux portails coulissants standard ?
Un portail aluminium coulissant avec portillon intégré pèse sensiblement plus qu’un vantail simple de même largeur. Le moteur doit être dimensionné pour cette masse totale, pas pour la largeur seule. Un moteur sous-dimensionné fonctionnera les premiers mois, puis montrera des signes de fatigue sur le système d’entraînement par crémaillère.
La motorisation d’un portail avec portillon intégré coulissant n’est pas un simple ajout de moteur sur un vantail existant. La zone de recouvrement, l’alimentation électrique, le refoulement et le dimensionnement du moteur forment un ensemble technique cohérent. Un devis qui ne détaille pas ces quatre postes séparément laisse une marge d’incertitude sur la conformité finale de l’installation.
